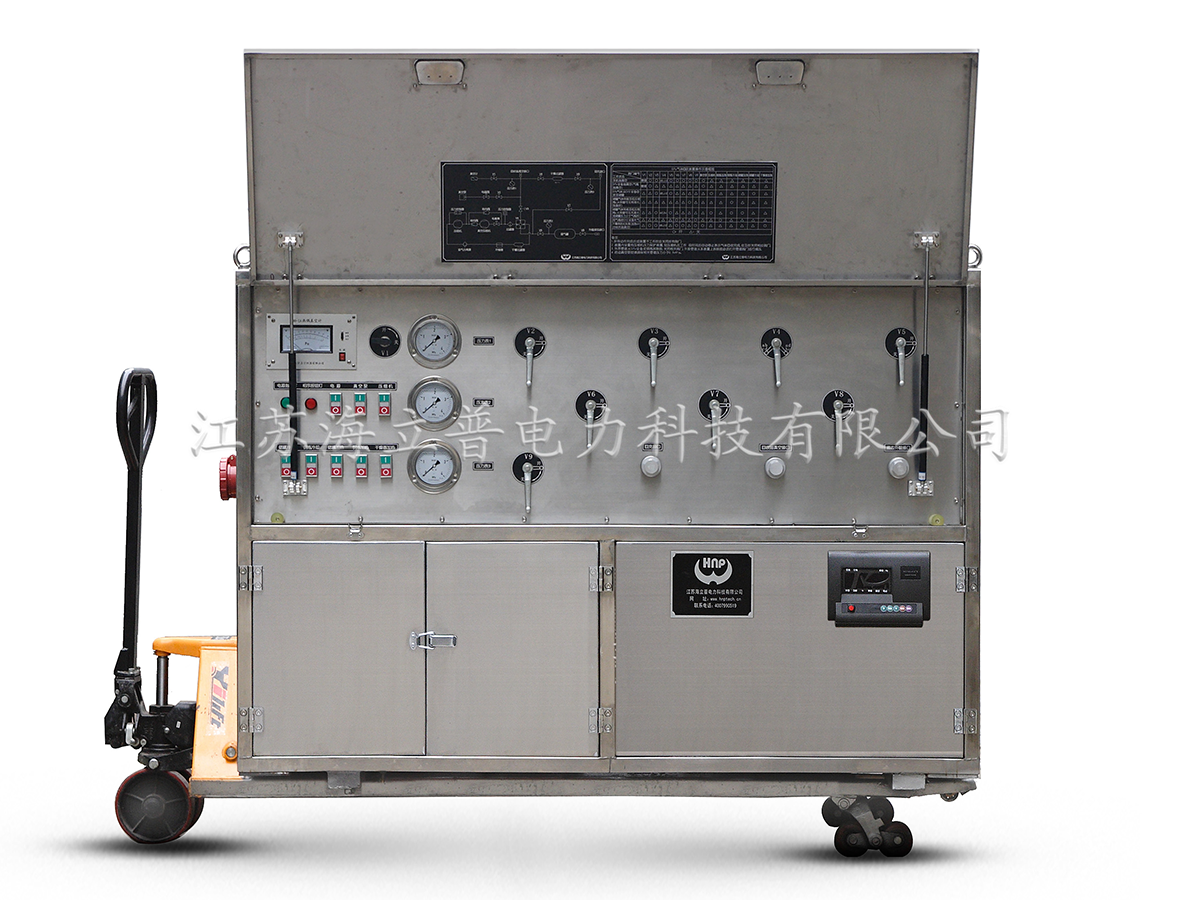

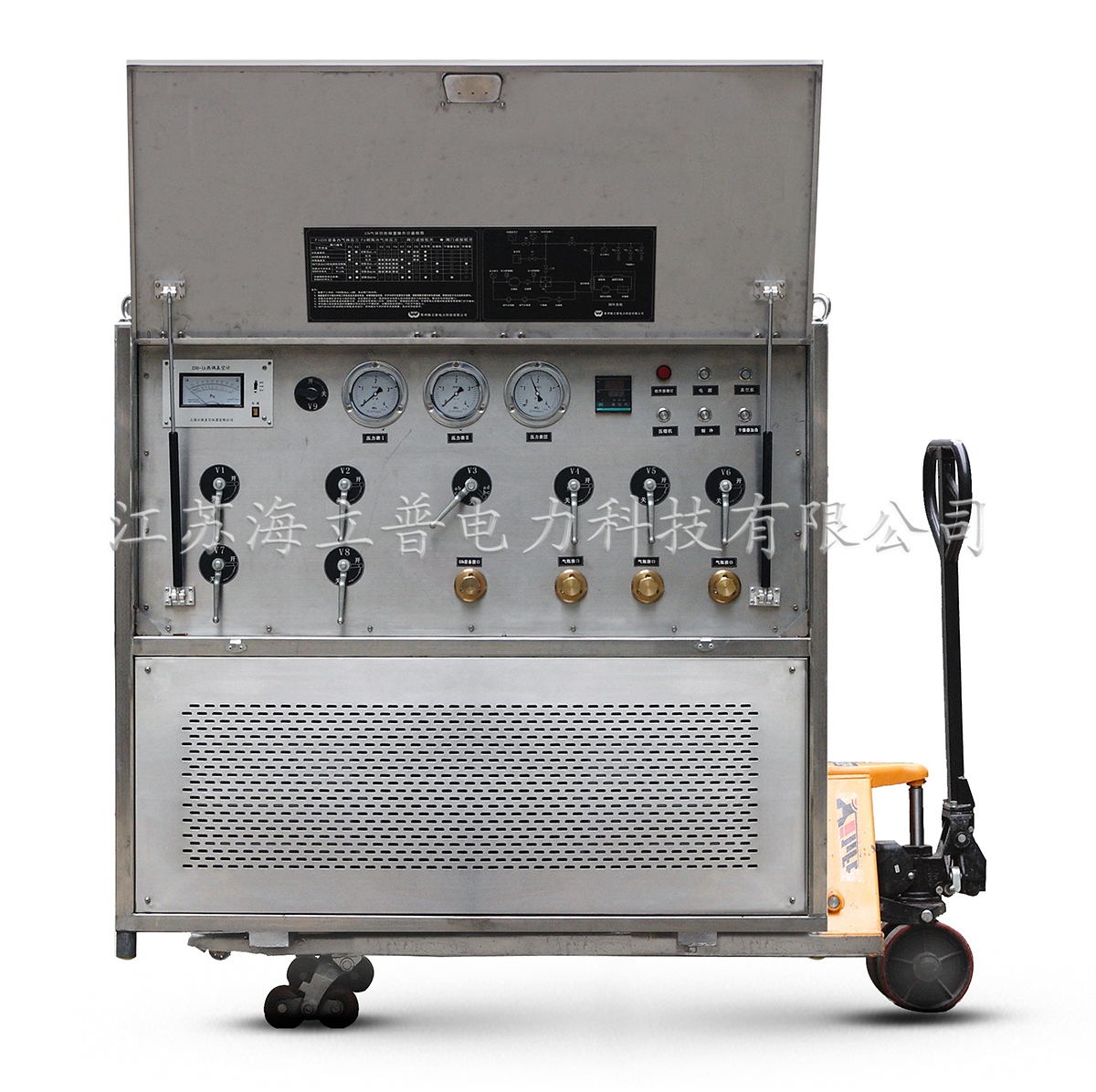

產品名稱：抽真空凈化回收裝置
1.概述
SF6氣體抽真空凈化回收車是專為中國電力行業、開關制造企業設計制造的一種結構緊湊、低功耗、全功能的SF6回收凈化裝置。
同類型產品在設計時，均參考世界著名品牌的產品，回收裝置由回收系統、充氣系統、抽真空系統、凈化系統、貯存系統組成，具有如下主要功能：
1. 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
2. 對電器設備中的氣體進行回收
3. 對回收和回充的SF6氣體進行電加熱、干燥、凈化處理
4. 對SF6電器進行充氣
5. 對電器中SF6氣體進行負壓回收，壓縮液態貯存
SF6充氣回收車氣體管路全部用紫銅管連接，采用緊箍壓接密封技術，保證管路之間連接可靠和優良的密封性，可使用經國家鍋爐壓力容器安全監察中心認可的液態儲罐或氣瓶來儲存液化后的SF6氣體。
2.主要特點
采用國外品牌先進原理及技術，設計先進，功能齊全
結構合理，操作簡潔明了
壓縮機采用進口壓縮機，壽命長，維護少
真空泵采用進口真空泵，速率快，真空度好
凈化效果顯著，且無需頻繁更換吸附劑
裝置電氣系統三相電源自動確認
同類產品儀表球閥更可靠
貯存系統按用戶要求配置貯液罐
設備采用風冷移動式，可在無外部水源情況下使用
3.選型指南
參數 型號 | HNPSLH-8/16GF | HNPSLH-12Y/30G/200 | HNPSLH-54Y/30WG/200 | HNPQLH-12Y/70G/300 |
極限真空度 | ＜10pa | ＜10pa | ＜10pa | ＜10pa |
抽真空速率 | 16L/s | 30L/s | 30L/s | 70L/s |
真空計形式 | 數字式 | 數字式 | 數字式 | 數字式 |
回收速率 | 8m3/h | 12m3/h | 54m3/h | 12m3/h |
壓縮機形式 | —— | —— | 無油 | —— |
回收初壓 | ＜0.5Mpa | ＜0.8Mpa | ＜0.8Mpa | ＜0.8Mpa |
回收終壓 | ＜0.05Mpa | ＜0.005Mpa | ＜0.005Mpa | ＜0.005Mpa |
冷凝機組 (制冷量) | 約1800m3/h | 約3600m3/h | 約3600m3/h | 約3600m3/h |
年泄漏率 | ＜1% | ＜1% | ＜1% | ＜1% |
儲罐容積 | —— | 200L | 200L | 300L |
噪聲聲壓級 | ＜65dB | ＜70dB | ＜70dB | ＜70dB |
油分控制 | ＜4μg/g | ＜4μg/g | ＜4μg/g | ＜4μg/g |
塵?？刂?/p> | ＜4μm | ＜4μm | ＜4μm | ＜4μm |
最終微水含量 | ＜50ppmv | ＜40ppmv | ＜40ppmv | ＜40ppmv |
稱重誤差 | ＜0.5kg | —— | —— | ＜0.5kg |
移動方式 | 聚氨酯萬向輪 | 聚氨酯萬向輪 | 聚氨酯萬向輪 | 配裝叉車 |
儲罐加熱功率 | 無 | 約400W | 約400W | 約600W |
工作電壓 | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz |
最大功率 | 約6kw | 約6.5kw | 約7.5kw | 約8kw |
外形尺寸 (長×寬×高) | 1400×700×1200（mm） | 1600×800×1300（mm） | 1900×900×1700（mm） | 1900×900×1700（mm） |
重量 | 約700kg | 約900kg | 約1200kg | 約1100kg |
備注 | 1、推薦產品默認回收壓縮機品牌為美國艾默生，制冷機組品牌為法國美優樂，真空系統為雙極旋片式真空泵或泵組。 2、儲罐稱重、鋼瓶稱重、叉車、鋼瓶加熱、雙級過濾、負壓回收等功能模塊可依據客戶要求選配加裝。 | |||
