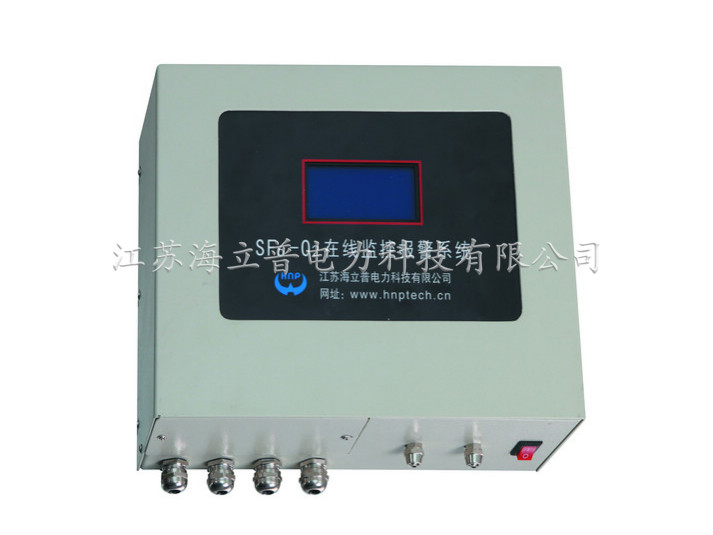

1.概述

在HNP6000B的基礎上，我公司利用光學平臺電調制紅外光源原理，用主動式激光發射器發射紅外光源，當有SF6氣體泄漏時，SF6氣體吸收紅外光源，使紅外光源產生能量變化，這時主動接收器根據紅外光源能量變化來確定SF6氣體泄漏濃度大小，真正實現了長期定量監控效果。

與定性式泄漏報警系統相比，該系統最顯著的優點是能對極微量的SF6泄漏進行檢測并顯示乃至報警。這個優點，能讓我們及時發現事故隱患，盡早處理，規避重大、特大事故發生的可能性。

系統分為三大模塊：

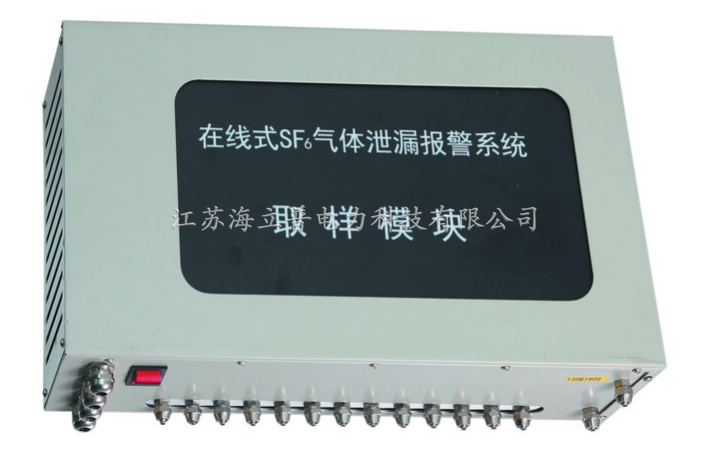

1、氣體取樣模塊：主要完成各測量點氣體分別取樣功能；

2、氣體分析模塊：主要完成SF6定量分析，O2定量分析、溫濕度測量功能；

3、主機及輔助功能模塊：主要完成各模塊協調工作，顯示、報警、啟動風機等功能。

相關安全法規

GB/T 8905-2012 《六氟化硫電氣設備中氣體管理和檢測導則》第七條規定“在戶內設備安裝場所的地面層應安裝帶報警裝置的氧量儀和六氟化硫濃度儀”。

DL/T 603-2006 《氣體絕緣金屬封閉開關設備運行及維護規程》第4.1GIS室的安全防護“GIS室內空氣中的氧氣含量應大于18%或SF6氣體濃度不應超過1000×10-6（或6g/m3”。

DL/T 639-1997 《六氟化硫電氣設備運行，試驗及檢修人員安全防護細則》第4.1.6中要求“工作區空氣中六氟化硫氣體含量（體積比）不得超過1000×10-6”。第4.3.3中要求“設備安裝室底部應安裝六氟化硫濃度報警儀和氧量儀，當六氟化硫濃度（體積比）超過1000×10-6，氧量低于18%時，儀器應報警”。

《電業安全工作規程》第199條規定“在SF6配電室低位應安裝能報警的氧量儀和SF6氣體泄漏報警儀”。

2.主要特點

• 真正的定量檢測SF6和O2，采用原裝德國SF6激光變送器，誤差小于50ppm。

• 每天自動零點校準功能，自動克服漂移和誤報。

• 巡檢間隔用戶可調，可疑檢測點自動加強跟蹤功能。

• 發生報警時，自動開啟風機和聲光報警。

• 用戶可調整SF6、O2的報警參數。

• 支持RTU遙測遙信功能。

• 海量報警數據記錄存儲功能，長壽命設計。

• 超大彩屏液晶顯示，操作友好。

• 只需增加有限成本，檢測點可擴充，加大檢測密度。

• 超寬工作電源設計185～250VAC，防浪涌和雷擊功能。

• 人體感應，自動啟動風機或語音系統。

3.技術參數

4.技術指標

• 提供12+1路檢測通道，當然也可擴展至24+1、36+1、48+1等多種模式

• 樣氣流量：3L/min

• 采樣管道：內徑Φ4mmPU管

• 支持RTU遙測遙信功能，遠程可啟動風機

• 主機或主顯示器可選擇壁掛式、3U19英寸標準機箱、落地POS機等多種模式

• 風機可定時啟動、現場手動啟動、報警自動啟動、有人強制啟動、遠程手動啟動等多種啟動方式

• 取樣模塊和分析模塊乃至主顯示器可集成，實現一體式安裝，避免空間浪費

• 根據現場情況，取樣管道可選配油水分離器和不銹鋼燒結網，保護分析模塊

• 支持大屏幕LED實時顯示運行狀態, 如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況

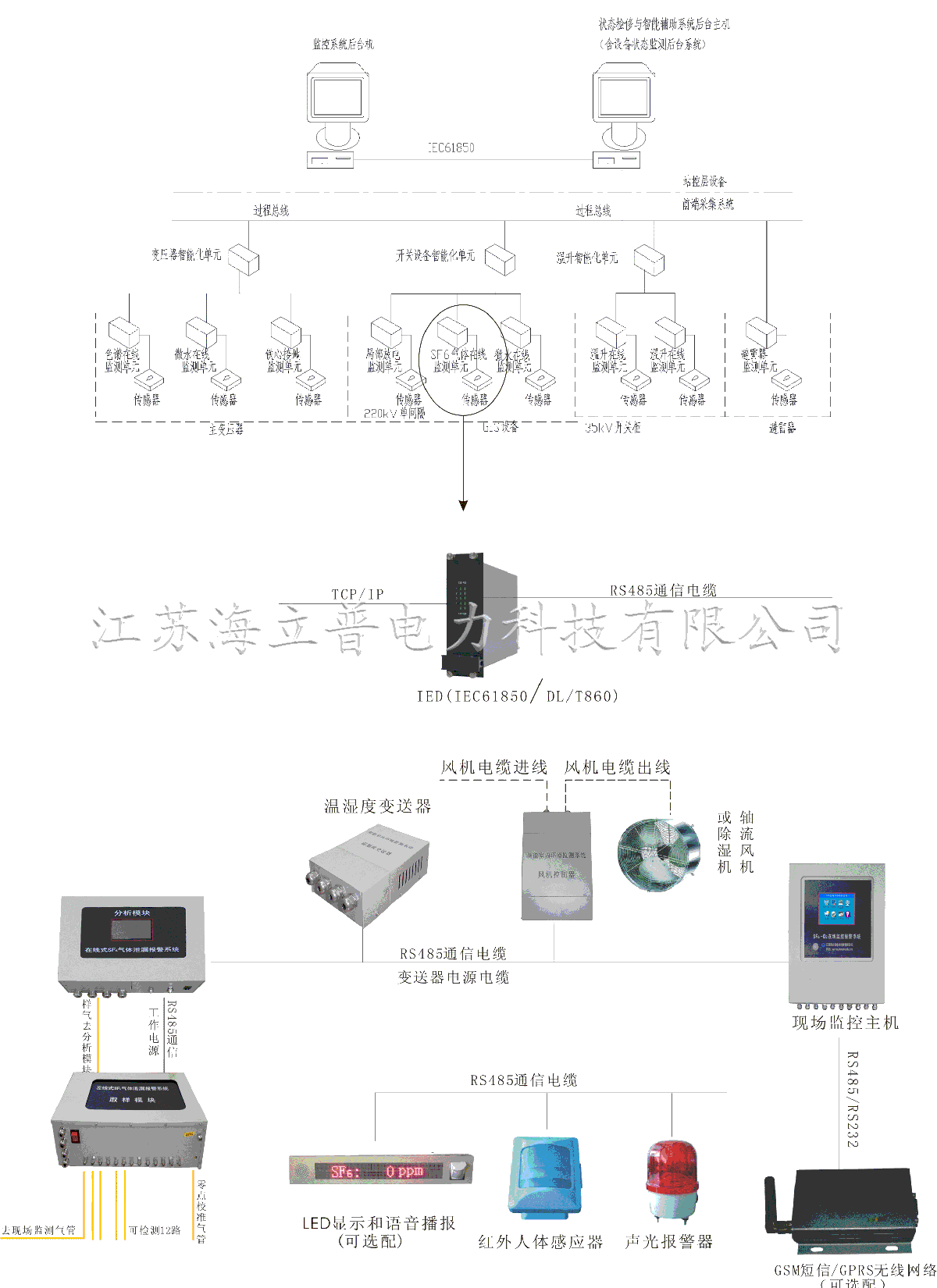

系統原理圖
