1.概述

近年來，隨著我國電力工業的迅速發展和技術裝備水平的提高，SF6電氣設備已大量投運。SF6氣體相對分子質量大，它的密度是空氣的5倍多，一旦泄漏，SF6氣體將沉積于空氣的下方，導致設備下部空間大量積累SF6氣體，從而引起缺氧窒息事故的發生。

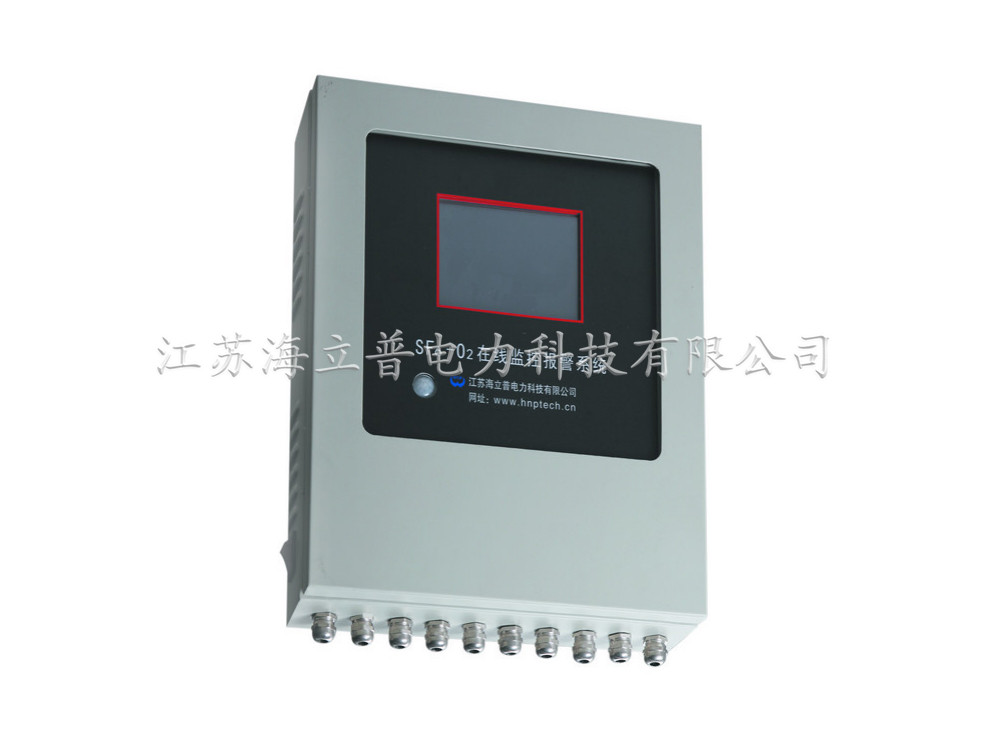

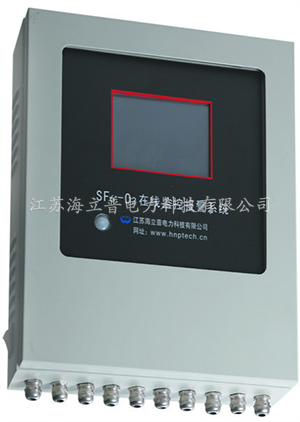

HNP系列SF6-O2在線監控報警系統是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。

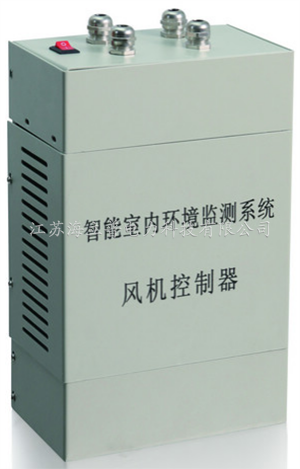

它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧時，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、GSM短信息發送報警信息（選配）、歷史數據查詢等諸多豐富功能。

微量SF6氣體檢測技術，能檢測到1000ppmv以下的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

本系統可廣泛應用于各種電壓等級的SF6配電室、SF6開關室、組合電器室（GIS室）、SF6主變室等。

相關安全法規

GB/T 8905-2012 《六氟化硫電氣設備中氣體管理和檢測導則》第七條規定“在戶內設備安裝場所的地面層應安裝帶報警裝置的氧量?jī)x和六氟化硫濃度儀”。

DL/T 603-2006 《氣體絕緣金屬封閉開關設備運行及維護規程》第4.1GIS室的安全防護“GIS室內空氣中的氧氣含量應大于18%或SF6氣體濃度不應超過1000×10-6（或6g/m3”。

DL/T 639-1997 《六氟化硫電氣設備運行，試驗及檢修人員安全防護細則》第4.1.6中要求“工作區空氣中六氟化硫氣體含量（體積比）不得超過1000×10-6”。第4.3.3中要求“設備安裝室底部應安裝六氟化硫濃度報警儀和氧量?jī)x，當六氟化硫濃度（體積比）超過1000×10-6，氧量低于18%時，儀器應報警”。

《電業安全工作規程》第199條規定“在SF6配電室低位應安裝能報警的氧量?jī)x和SF6氣體泄漏報警儀”。

售前服務

由公司派專門的服務工程師，上門為您測量設計，提供解決方案。

或由用戶提供檢測點數，主機和最近的檢測點的距離，各檢測點之間的距離或者組合電器（GIS）室內的平面布置圖（標明房間的尺寸、開關組合電器的位置、門和窗的位置、排風扇的位置及功率等），由公司方案設計工程師為您確定解決方案。

2.主要特點

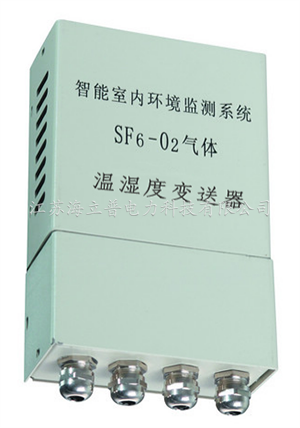

• 多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。

• 先進的氣體傳感器：采用高精度進口傳感器。

• 早期現場報警技術：微量監測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

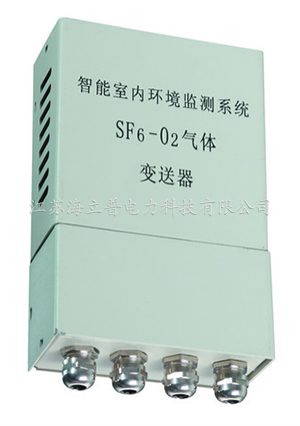

• 現場總線設計：一根電纜連接所有變送器及主機，可分立可組合，具有很高的現場適應性。

• 多點組網檢測：最多128點同時檢測，滿足現場環境需要，提高檢測可靠性。

• 遙測遙信能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。

• 短信提醒功能：報警信息可通過短信息發送到預先設置的多個手機號碼。

• 長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。

• 歷史數據記錄和查詢：大容量數據存儲器，可直接在監控主機上進行快捷查詢。

• 自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

3.技術參數

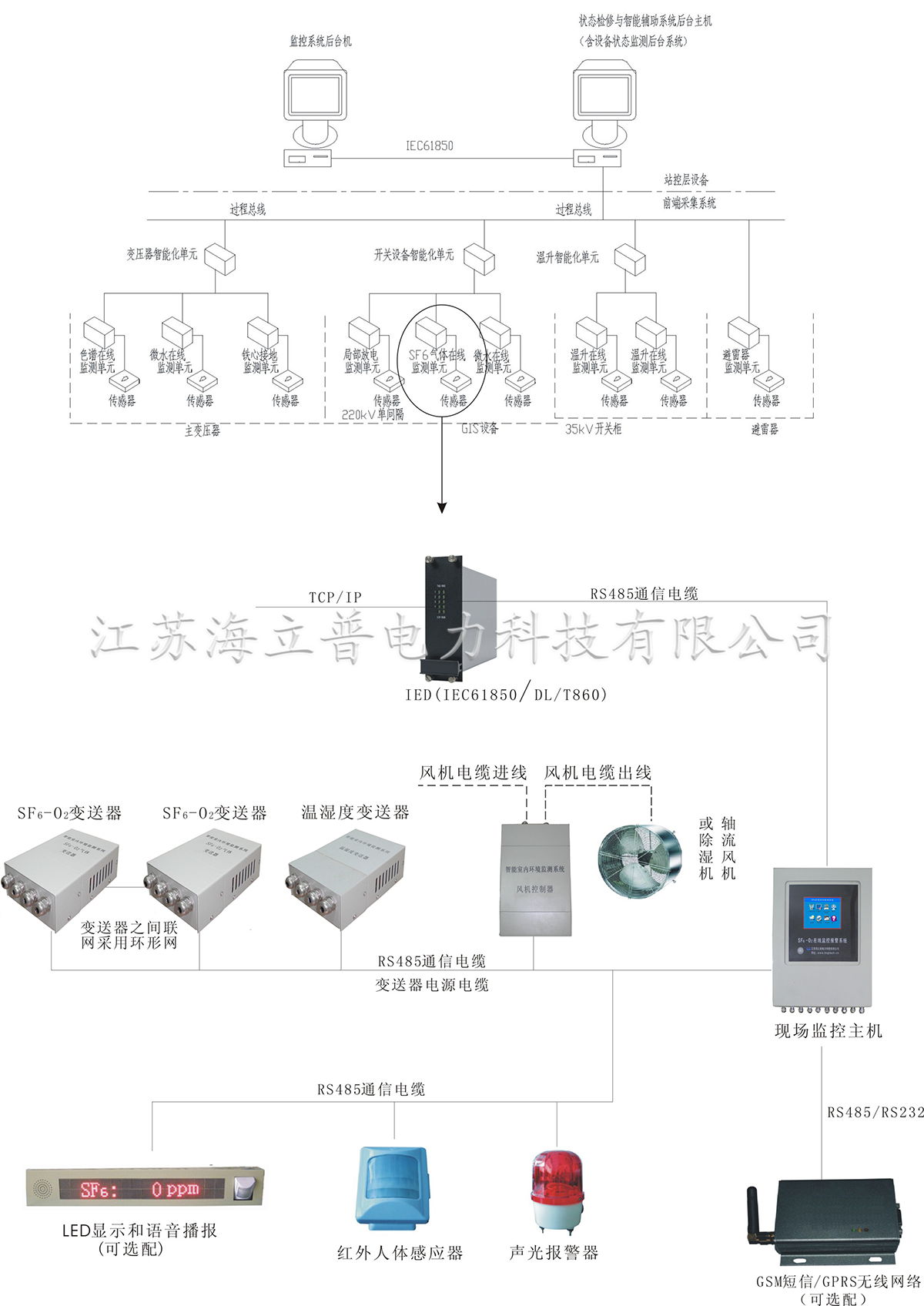

4.系統原理圖

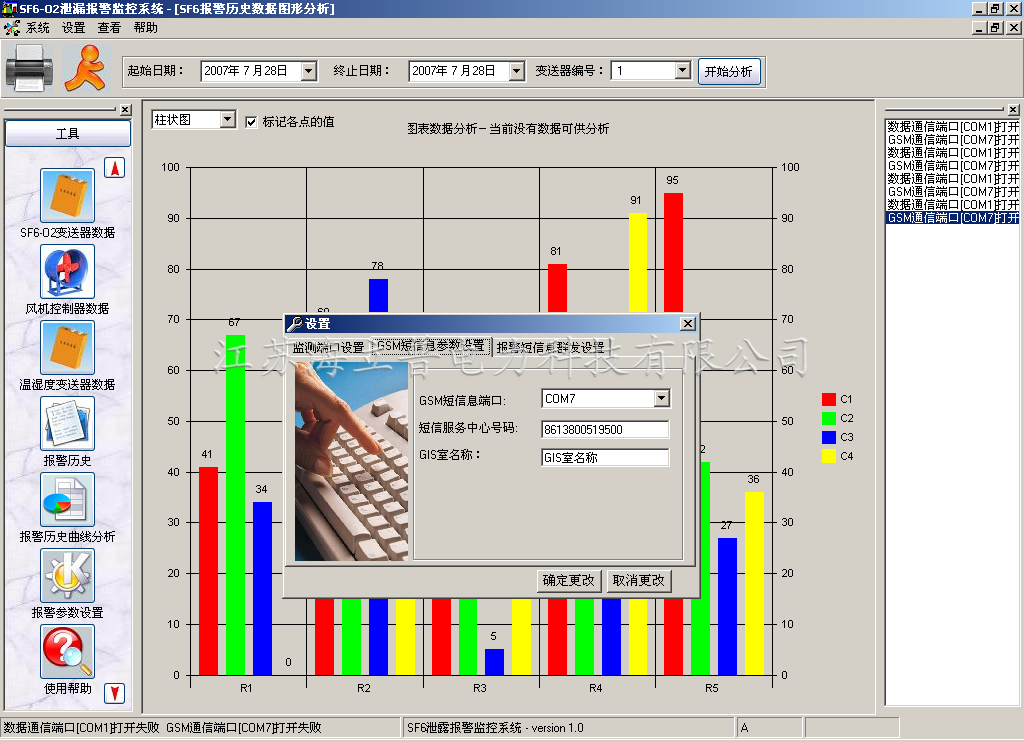

5.現場監控軟件
