系統概述

綜合管廊以其獨有的優勢在未來城市發展中占據一定的優勢，然而如何保證運維人員在深入地下的密封環境中安全作業至關重要。HNP系列綜合管廊環境在線監控系統可以完成綜合艙、高壓電纜艙、GIL艙的環境監測、設備聯動、安全防范、預警報警和統一管理功能，并將管廊內監控信息傳遞至位于綜合管廊監控中心的統一管理平臺，然后集中顯示及綜合處理。

系統架構

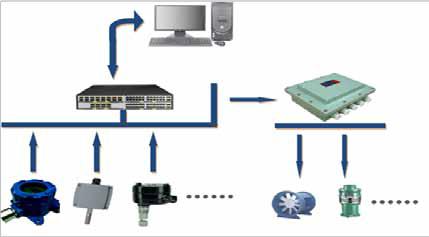

環境監控系統遵循集中監控管理、分層分布式控制的原則。在網絡架構和空間分布上分為三層，布局如下：

設備層：現場環境監測傳感器（溫濕度、氣體傳感器及液位傳感器），設備控制裝置（風機控制器、水泵控制器及照明控 制信號），采用RS485總線與通訊層設備進行通訊；

通訊層：采集數據轉換、傳輸，實現多專業數據通信、區域控制通信，通采用IEC61850、TCP/IP協議，利用光纖與中央層設備進行通信。

　　中央層：用于數據存儲、發布、展示、統一管理的站控層。

系統參數

顯示方式：遠傳集中顯示

通訊接口：RS485/CAN/IEC61850/TCP/IP協議

工作電源：AC220V±15%/50Hz

工作溫度：-35℃~＋70℃

工作濕度：＜90%RH

傳感器參數

溫度測量范圍：-40℃~+85℃

精度：0.3℃（25℃）

濕度測量范圍：0~99.9%RH

精度：±3%RH(25℃)

分辨率：溫度0.1℃

溫度：0.1%RH

采集周期：2S

溫濕度傳感器

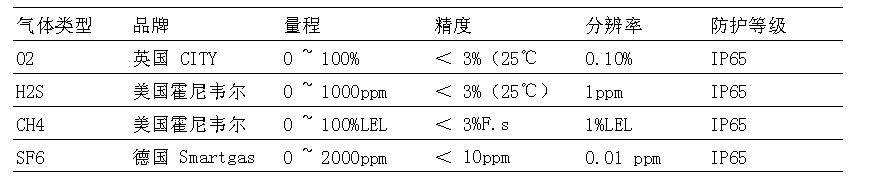

氣體變送器

超聲波液位傳感器參數

產品量程：1m~10m（可選） 測量精度：0.5%-1.0%

分 辨 率：3mm或1.0%（取最大值） 頻率范圍：20KHz~43.0KHz

屏幕顯示：中文液晶顯示LCD

防護等級：探頭IP68

安裝方式：螺紋或者法蘭

超聲波液位傳感

系統特點

◆ 系統集成AI、DI接口，實現對現場有毒有害氣體（CO、CH₄、SF₆）、溫濕度、集水井水位等傳感器的信號采集，檢測最大容量可達128點；

◆ 系統集成CAN、RS485、RJ45網口及千兆光口可與監控中心核心交換機組網，實現工業環網應用，可本地或遠程控制排水泵、風機等設備啟動和停止；

◆ 系統現場監測及控制組件防護等級均達到IP68，防水防塵防腐蝕； 同時所有供電、信號接口采用隔離設計，抗電磁干擾、浪涌沖擊，EMC滿足工業LEVEL4級；

◆ 系統采用嵌入式軟件設計，集成化程度較高，體積小，適應現場不同空間安裝要求。系統支持RSTP/ STP，可實現環網快速自愈，即使在斷網情況下也可獨立工作，實現數據采集并聯動本地控制；

◆ 系統支持本地日志記錄和遠程日志服務器功能，便于故障診斷排查；

◆ 安裝簡單快捷，預留端口方便后期擴容。
