概述

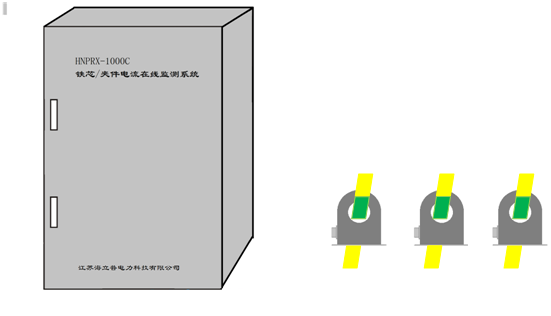

HNPRX-1000C型變壓器鐵芯接地電流在線監測系統采用電測法，在不改變原設備接線的情況下，將信號取樣點選擇在變壓器鐵芯接地引出線處，使用特制線圈制作的高靈敏度零磁通電流傳感器直接測量接地電流值，信號就地數字化,通過通訊電纜上傳到上一級控制器，判斷其內部絕緣的劣化情況，能及時發現內部絕緣受潮或受損、鐵芯多點接地、箱體內異物、油箱油泥沉積等故障?？善鸬焦收显缙陬A(yù)報的作用。

性能特點

硬件平臺采用DSP技術,集成度高,抗干擾能力強,可靠性高,運算速度快。傳感器采用高導磁率鐵芯,具有很好的線性度,可準確檢測小信號。同時采取完備的屏蔽措施,使得干擾造成的影響大為降低。前置放大部分采用低溫漂、高精度型運算放大器以及高精度電阻,保證了模擬放大通道的精度和穩定性。

◆ 電流檢測/顯示/告警：檢測信號實時觸發，現場主機與主控室計算機同步動態顯示變壓器上各傳感器處電流值狀態，當電流大小超過100mA（國標值，用戶可自行設置）時，反顯“異?！?，否則顯示“正常”，“異?！睍r發出告警信號。

◆ 自檢功能：傳感器實時診斷，動態上傳并觸發監控主機顯示各故障信息及通信狀況，如有故障，界面中將顯示故障傳感器信息。內部硬件結構上設計單獨自檢、自診斷模塊，當檢測到主系統程序出現異?；蚍钦＿\(yùn)行時自動復位并導入對應的備份程序，使系統及時恢復正常工作狀態。

◆ 防水、防銹、防潮、抗干擾：本系統全部采用防水結構，采用多重防護機箱過水凹凸槽設計，完全不會出現滲漏現象。外殼采用不銹鋼制作，達到防銹及在爆曬下不會產生任何問題。各個部件均采用電磁屏蔽，避免強磁電場的干擾。

技術參數
